射频同轴连接器及电缆组件组装方法和注意事项


射频应用或微波应用几乎已普遍采用同轴组件，但某些射频信号需要利用波导或平面传输线进行有效传导的组件和设备除外。因此，可以发现同轴组件在各种场合下的应用例子，包括：组件、台式仪器或设备、室内、室外、飞机、陆用车辆、机械、机器人、航天器、卫星等。鉴于其使用范围非常广泛，随之而来的还有各种各样的同轴电缆和连接器的技术和特性。此类同轴技术的组装都同样复杂，需要借助专业工具。

但是，有些常见类型的同轴电缆和连接器是利用标准系列工具和方法来进行组装的。标准化同轴电缆*初应用于军事领域。“无线电指南”或RG型同轴电缆源自于第二次*大战，并于1962年被列入美国MIL-HDBK-216（美国军用手册-216）。自此，RG型同轴电缆就开始变得非常普遍了。这就引发了RG同轴电缆组件的通用工具和实践，包括设备内，或是在安装或维修期间的手动工具和实践。尽管有许多同轴电缆带有附加层，但典型的RG型同轴电缆由四层组成。同轴电缆的四个基本层分别为：外层保护套（绝缘体）、金属屏蔽层、介电绝缘体和中心导体。除外层保护套有所区别外，同轴连接器的设计基本相同。从本质上来说，同轴电缆的金属屏蔽层或外部导体必须尽可能与同轴连接器的外层屏蔽层统一连接，介电绝缘体必须以同样的方式与同轴连接器相连接，从而可以*大程度地降低阻抗变化，同时中心导体必须尽可能地与同轴连接器插针统一连接。

操作方法：

要连接这些连接器，首先，必须移除同轴电缆的外层保护套，规定数量通常参考精密切割的同轴电缆的末端数量。
值得注意的是，将同轴电缆的末端进行干净利落地切割的同时，不得降低该电缆的同轴度，且*绝缘体中没有残留金属碎片。通常使用*设计的准备工具来移除外层保护套，旨在不破坏外层屏蔽层的情况下完成移除外层保护套的操作，拆除后对箔、波纹或绞合导体的屏蔽层进行机械化处理，使其与同轴连接器的外部导体固定件相匹配。上述过程完成后，可将中心导体上的介电绝缘体剥离一些，以便能够将中心导体焊接、压接或压装到同轴连接器中心销夹具上。同轴连接器通常会附带一个金属环，用以加强电缆外部导体的机械连接器并*良好的射频屏蔽。一旦以压接、焊接或是以其他方式将同轴电缆与同轴连接器组合在一起，通常还会再额外使用热缩管或胶带，以*同轴电缆的外层保护套和同轴连接器之间的机械连接更加牢固。在电缆和连接器之间的连接接口处加用热缩管或胶带，这样可以减少导体和电介质连接处的应变，并*同轴组件在某些应变、负载或弯曲的情况下仍能按预期继续运行。

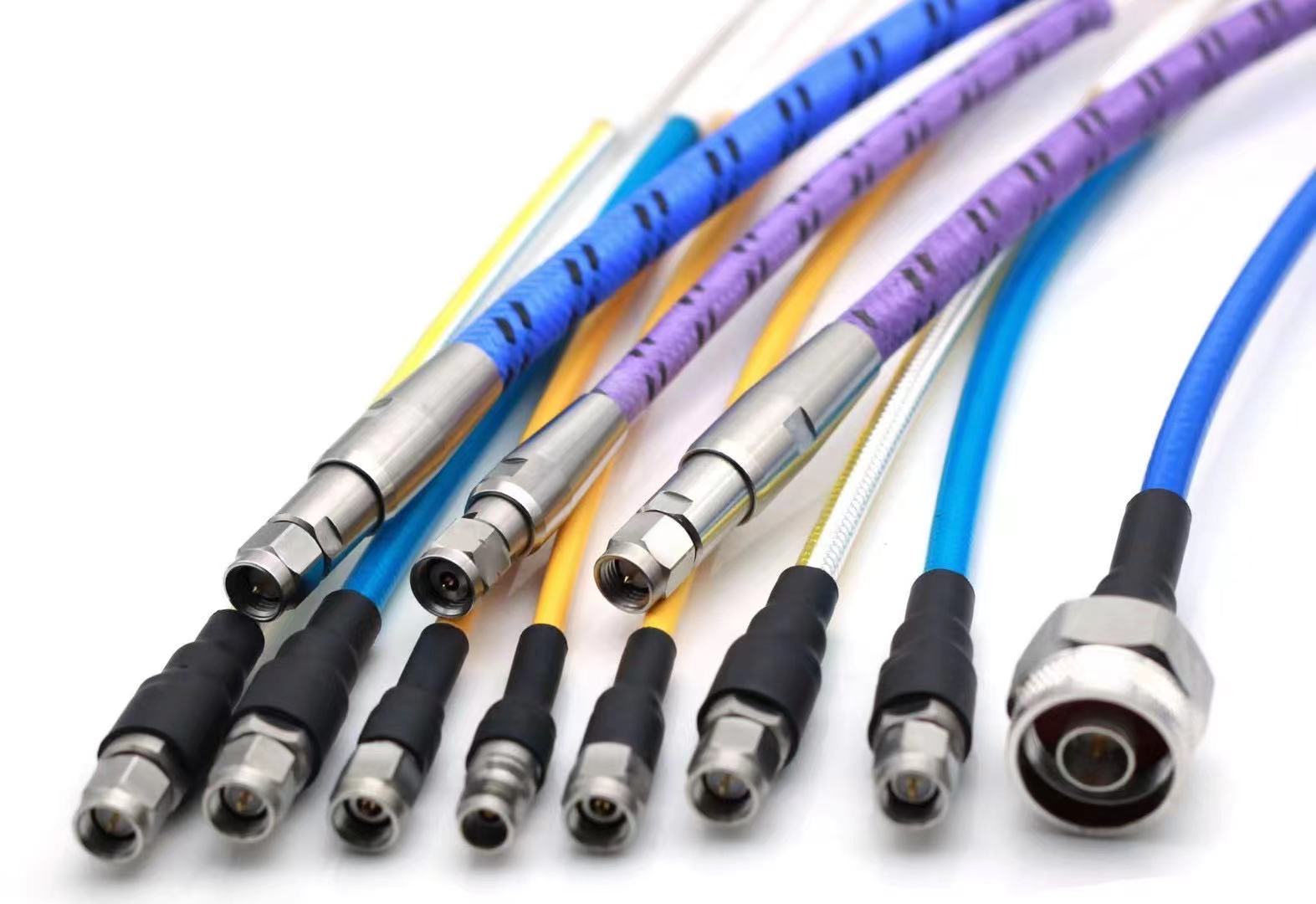

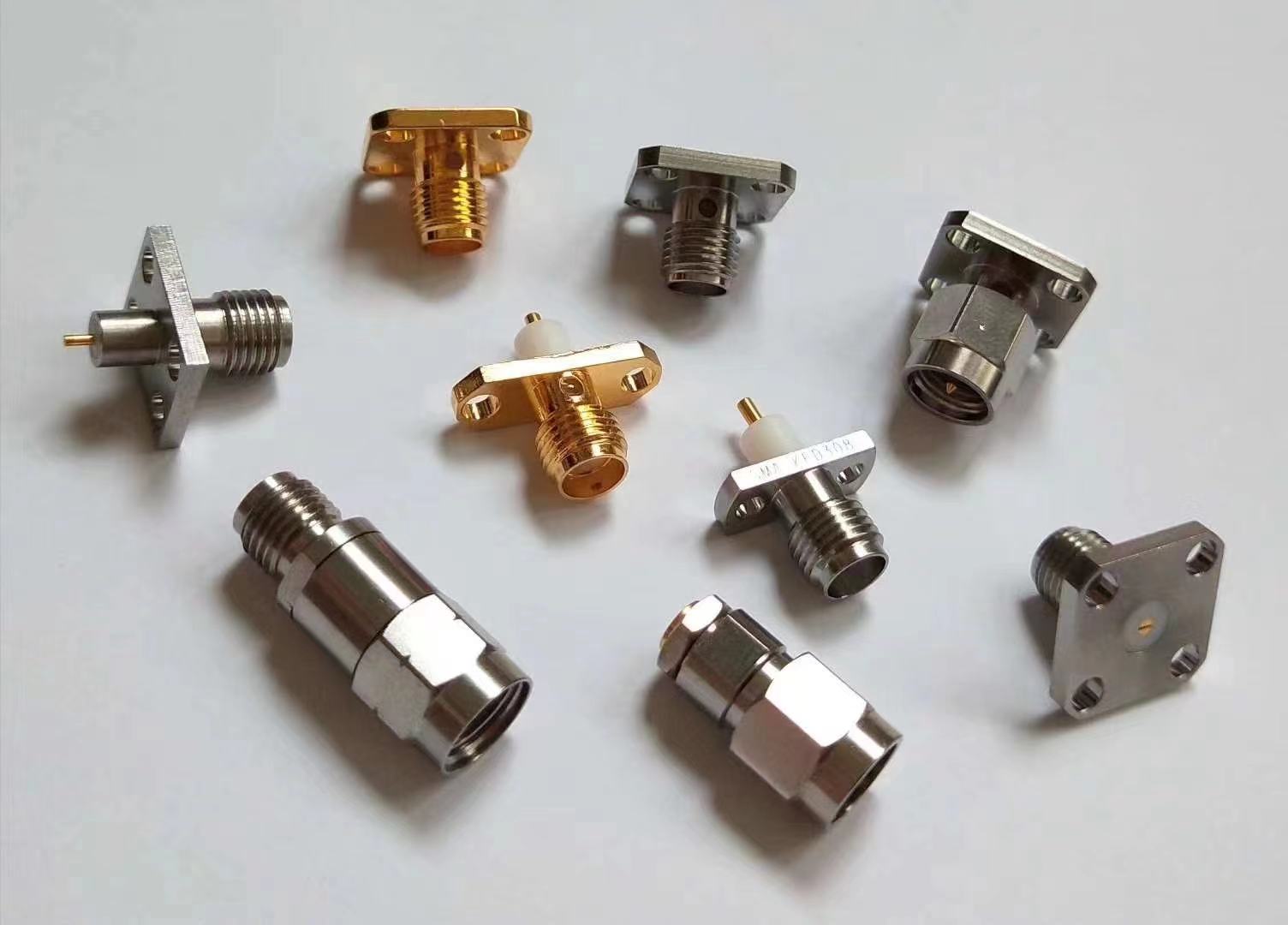

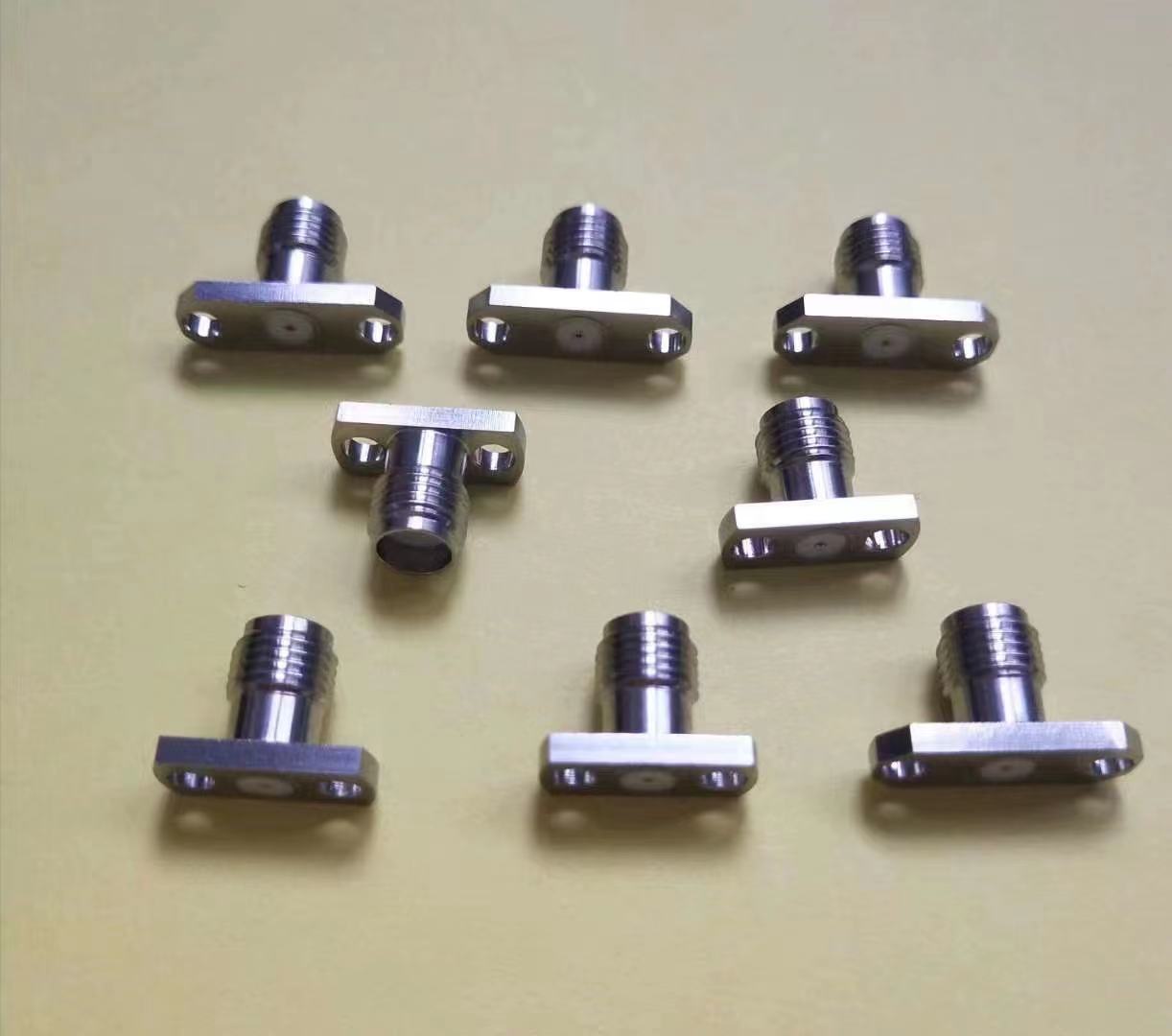

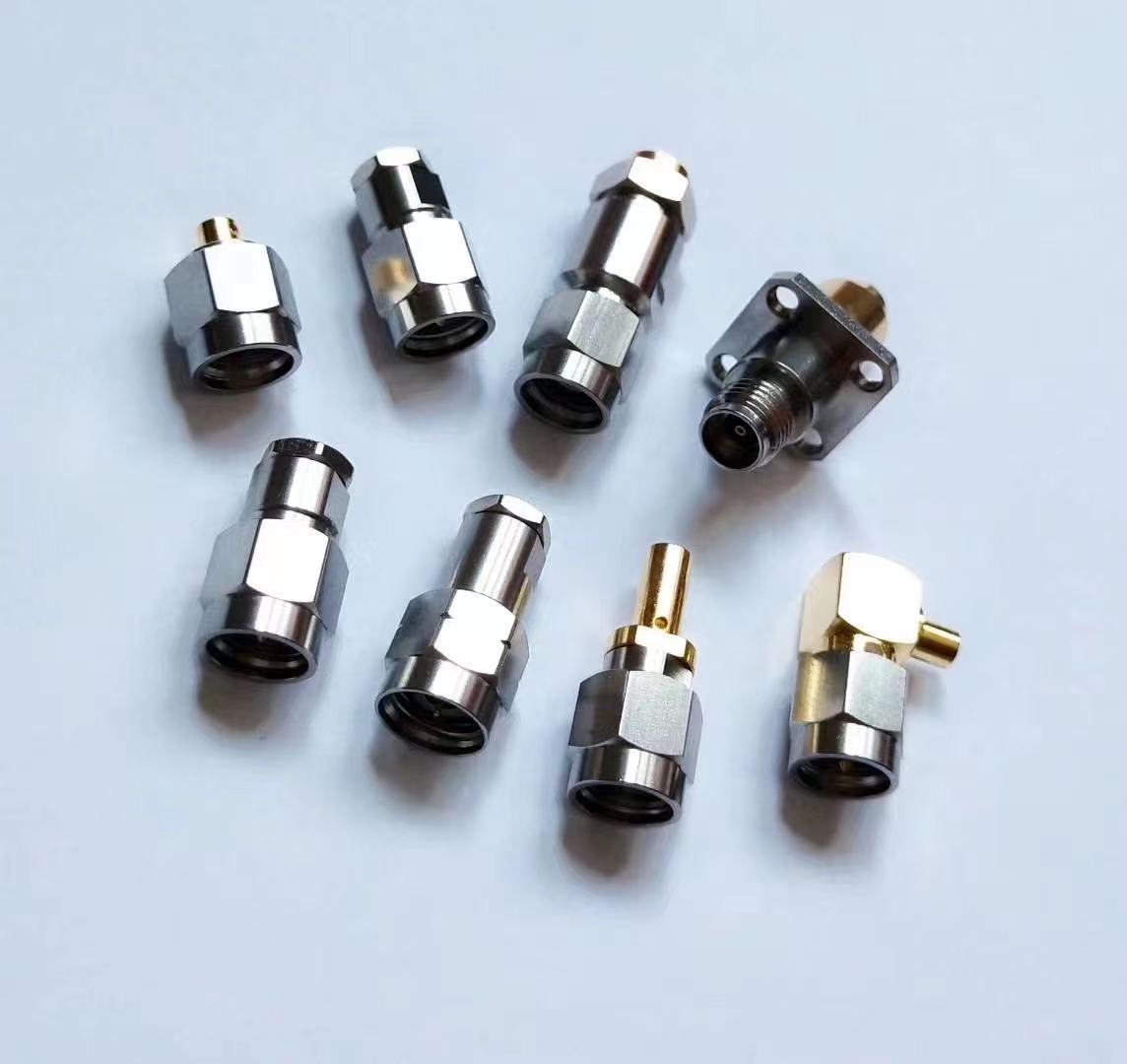

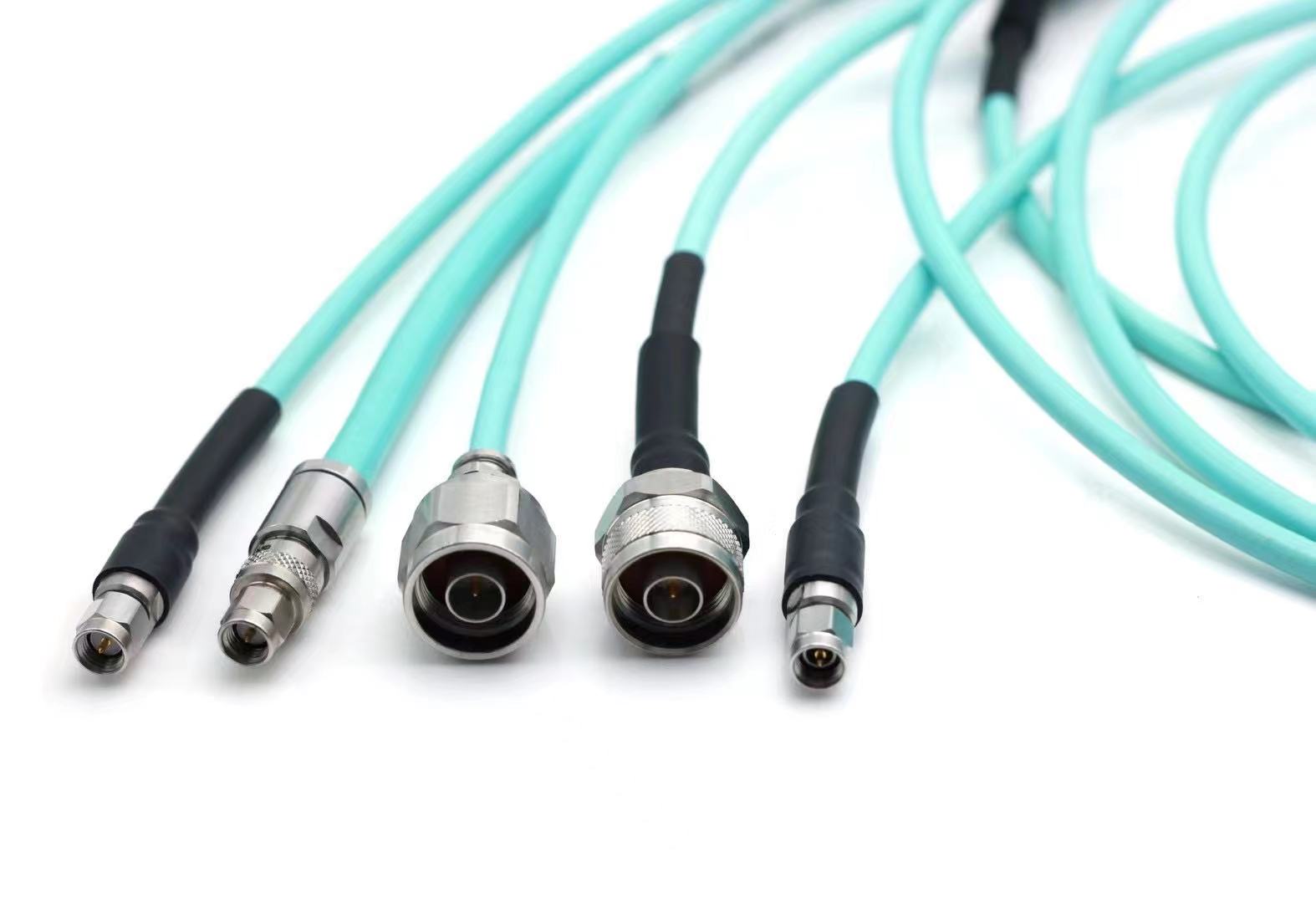

      我公司主要为航天科技，中电集团，兵器集团，中国船舶等研究院所提供高可靠高品质军用射频同轴连接器和RF电缆组件及波导器件，毫米波转接器等产品，频率可达到110G；同轴开关，波导同轴转换器，波导衰减器、波导耦合器、波导负载、软波导、弯式波导等；射频连接器主要产品有SMA、SSMP、SMP、3.5 、2.92、2.4、1.85、1.0、N、SBMA、MMCX等；产品广泛应用于航天航空，兵器装备，雷达电子，微波毫米波通信等。
